綱取ダム全景202211

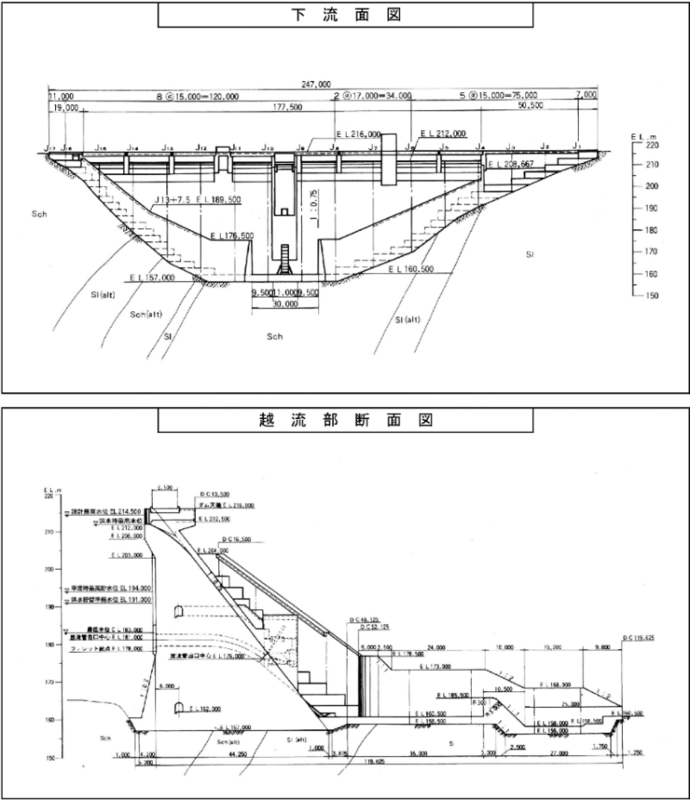

参考図面

北上川水系中津川

  流域面積 83.0平方キロメートル

貯水池

  • 湛水面積 0.79平方キロメートル
  • 湛水延長 3.2キロメートル
  • 平常時最高貯水位(常時満水位)標高 194.0メートル
  • 洪水貯留準備水位(制限水位)標高 191.0メートル
  • サーチャージ水位標高 212.0メートル
  • 洪水調節水深 21.0メートル
  • 総貯水容量 15,000,000立方メートル
  • 有効貯水容量 13,300,000立方メートル
  • 堆砂容量 1,700,000立方メートル
  • 洪水調節容量 11,100,000立方メートル
  • 不特定容量 1,600,000立方メートル
  • 上水道容量 1,600,000立方メートル
  • 計画洪水流量 740立方メートル毎秒
  • 計画最大放流量 150立方メートル毎秒

綱取ダム

  • 位置 岩手県盛岡市浅岸地内
  • 型式   コンクリート重力式ダム
  • 堤頂標高  216.0メートル
  • 堤高  59.0メートル
    • 堤頂長  247.0メートル
    • 堤頂巾  7.5メートル
    • 堤体積  201,000立方メートル
    • 堤体下流面勾配 1:0.75
    • 放流設備
      • 〔常用洪水吐〕  コンジットゲート巾2.6メートル 高さ3.1メートル 1門
      • 〔非常用洪水吐〕  自由越流巾18.0メートル高さ2.5メートル 8門
      • 〔利水吐〕   ホロージェットバルブ  口径600mm 1門、口径250mm 1門
  • 地質 輝緑凝灰岩
  • 着工年度 昭和49年度
  • 竣工年度 昭和57年度
  • 総事業費 160億円
